Описание

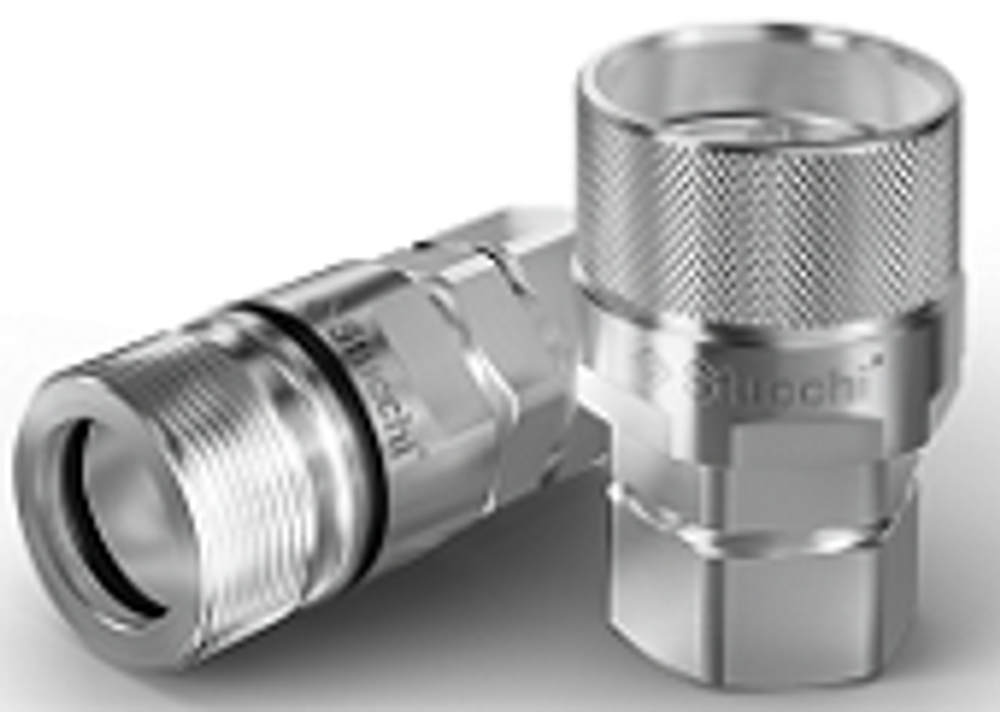

БРС серии «VD» выполнены из углеродистой стали с высокотемпературной обработкой и последующей оцинковкой, они взаимозаменяемы с однотипными соединениями своего класса на рынке оборудования. Дизайн добавляет особую надежность резьбового соединения к конструкции БРС. Это делает серию VD подходящей для использования в системах с пульсирующим давлением.
Подсоединение разрешается при остаточном давлении только с одной стороны соединения (макс. 100 бар на одну сторону).
Преимущества:
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений, когда они отсоединены.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Модульная конструкция позволяет использовать широкий спектр конфигураций портов.
Внешнее кольцевое уплотнение указывает, полностью ли изделие подсоединено, предотвращая таким образом случайное отсоединение и защищая соединение от грязи.
Поверхность уплотнения корпуса ниппеля защищена резьбовой втулкой.
Высокая сопротивляемость ударам давления.
Компактная конструкция.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 450 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 378л./мин.
Уплотнения: NBR
Сферы применения: машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Характеристики
| Артикул | Бренд | B | D | E | F | G | H | ID ISO | K | L | N | P | Q | А | вес, кг | М | Часть |
| 809508003 | Stucchi | 30,0 | 61,3 | M36x2 | - | 100,6 | 32,0 | 1/2" | 8,0 | 10 | 42,0 | 36,0 | - | M14x1.5 08L | 0,21 | - | Ниппель |
Характеристики
Вес без упаковки, кг
0,21
Размер L (мм)
10
Размер M фитинги Каст
-
Порядковый номер таблицы
Ниппель
Размер B
30,0
Размер E
M36x2
Размер F
-
Размер P
36,0
Размер БРС
1/2"
Размер A БРС
M14x1.5 08L
Длина БРС в сборе
100,6
Размер K
8,0
Размер Q
-
Размер N
42,0
Размер A БРС Текст
M14x1.5 08L
Размер D (мм) для БРС
61,3
Размер H для БРС
32,0
