Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Характеристики

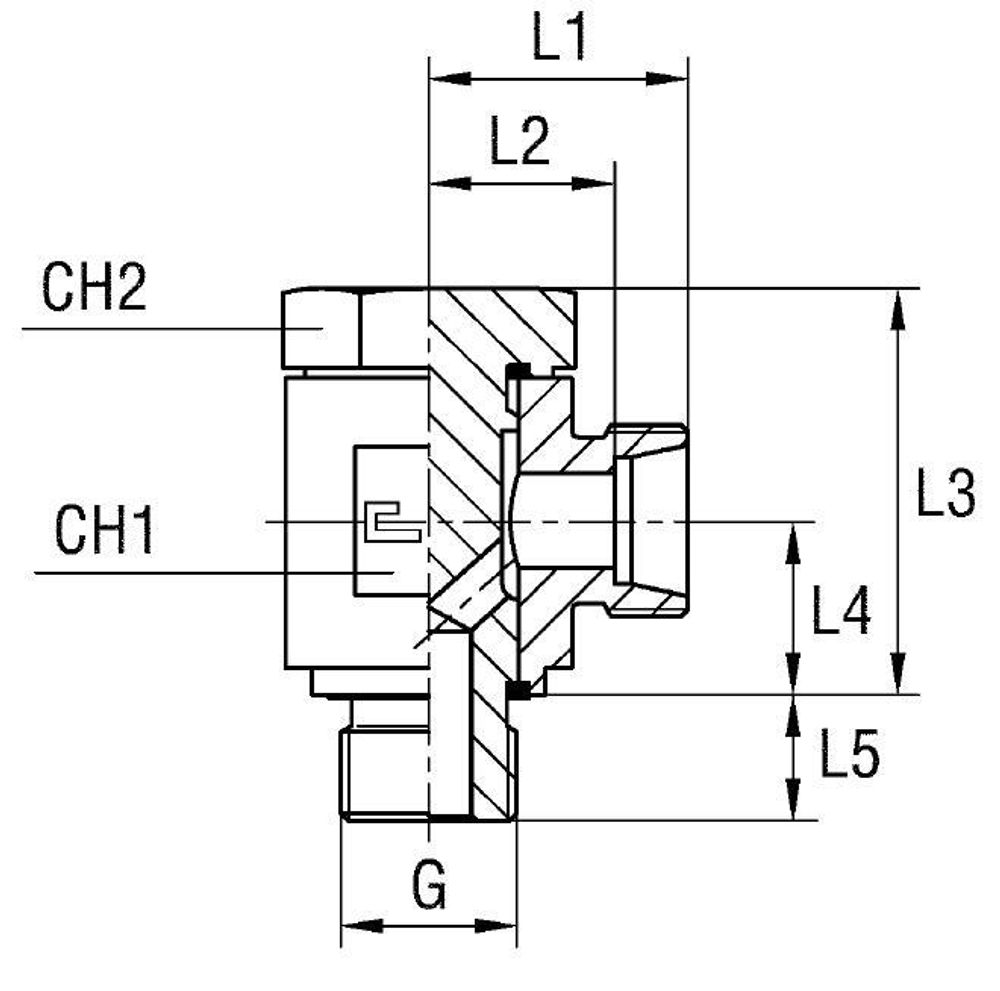

| Артикул | Бренд | CH1 | CH2 | CH3 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | L6 | Ø трубы D1 | WP (bar) | Вид | Исполнение трубного соединения | резьба G | Резьба ТС 1 | серия | Стандарт ТС | Тип трубного соединения |
| 101318.1 | CAST | 32 | 30 | 27 | 31 | 23 | 46,5 | 21,5 | 14 | 41 | 14 | 315 | X | 90 град. | 1/2 | BSP | S | Соединения 24° DIN 2353 | banjo |
Характеристики
Размер CH1
32
Серия
S
WP (bar)
315
Размер L1 (мм)
31
Размер L2 (мм)
23
Размер CH2
30
Размер L4
21,5
Размер L5
14
Размер L3
46,5
Размер резьбы 5
1/2
D трубы M1 D1
14
Вид
X
Размер CH3
27
Размер L6
41
WP (bar) рабочее давление
315
Стандарт трубных соединений
Соединения 24° DIN 2353
Тип трубного соединения
banjo
Исполнение трубного соединения
90 град.
Резьба трубного соединения 1
BSP
