Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....

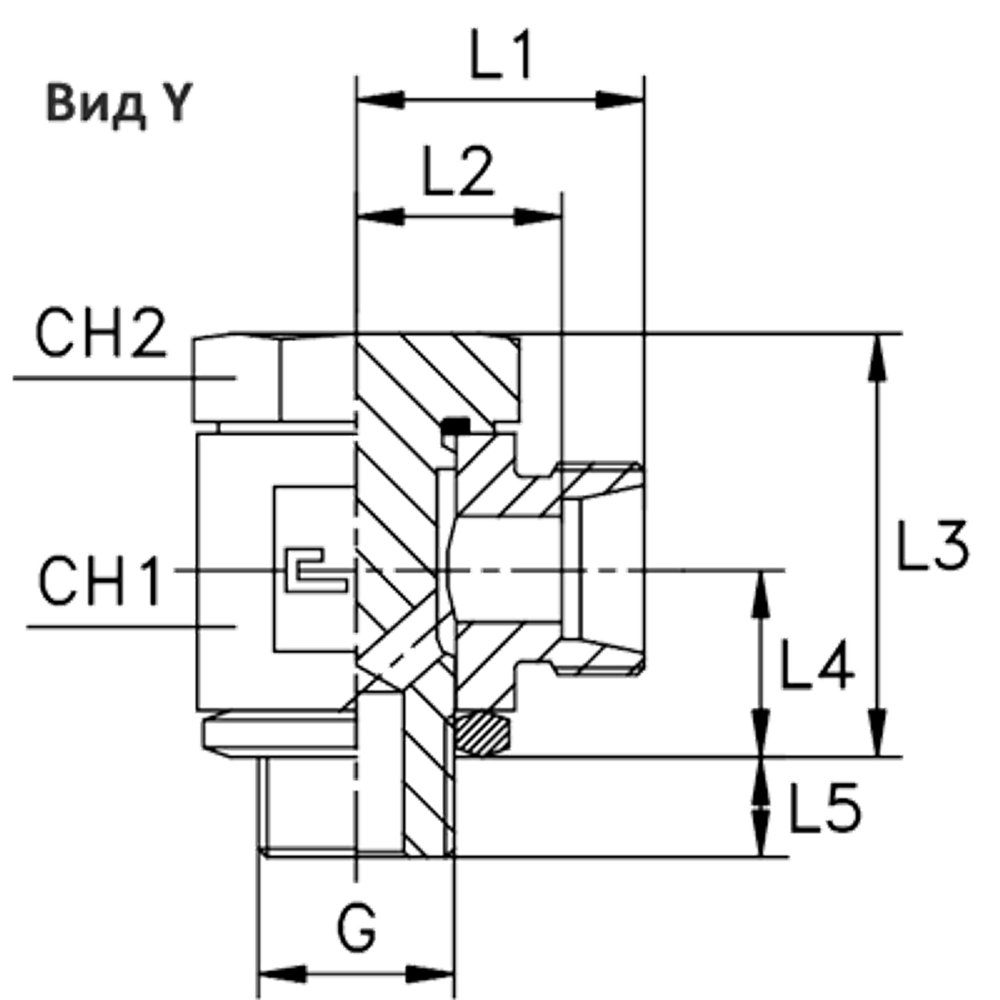

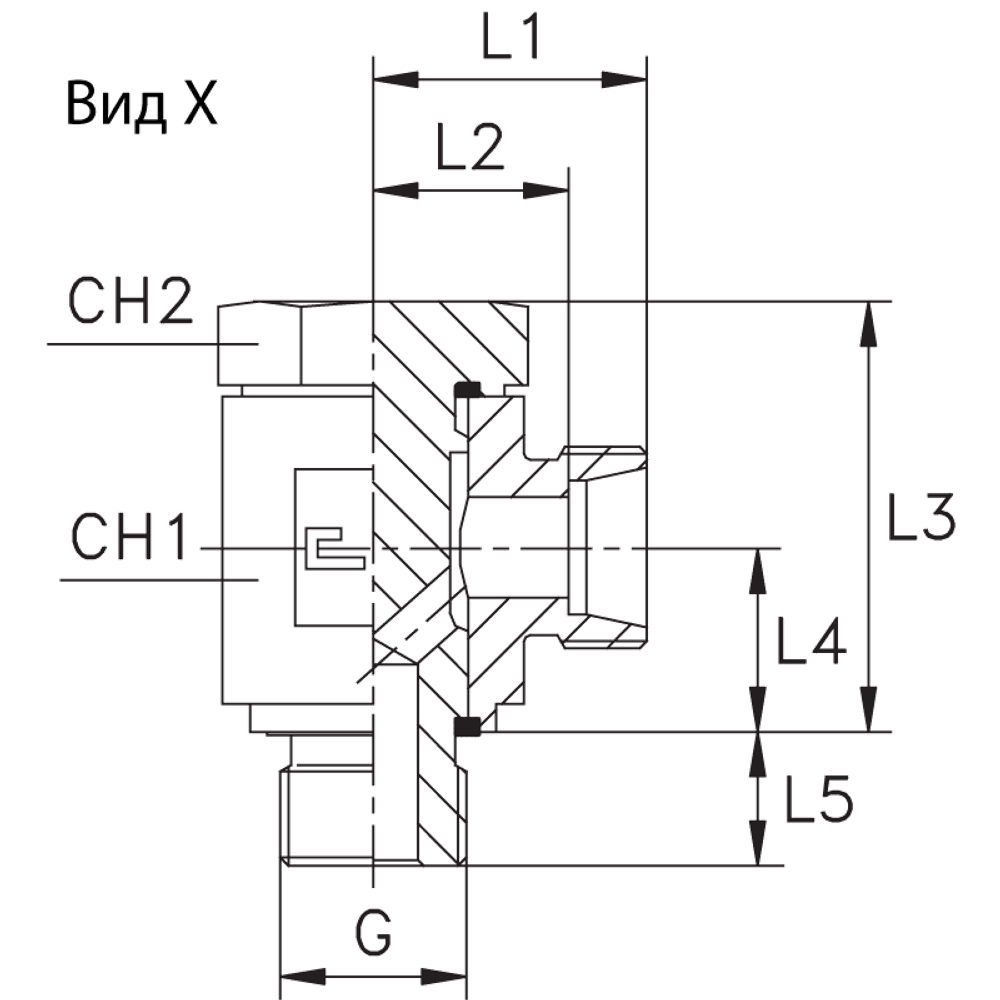

Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Характеристики
| Артикул | Бренд | CH1 | CH2 | CH3 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | L6 | Ø трубы D1 | WP (bar) | Вид | Исполнение трубного соединения | резьба G | Резьба ТС 1 | серия | Стандарт ТС | Тип трубного соединения |
| 101323.1 | CAST | 70 | 60 | 60 | 56,5 | 40,5 | 90 | 40,5 | 22 | 71,5 | 38 | 200 | X | 90 град. | 1 1/2 | BSP | S | Соединения 24° DIN 2353 | banjo |
Характеристики
Размер CH1
70
Серия
S
WP (bar)
200
Размер L1 (мм)
56,5
Размер L2 (мм)
40,5
Размер CH2
60
Размер L4
40,5
Размер L5
22
Размер L3
90
Размер резьбы 5
1 1/2
D трубы M1 D1
38
Вид
X
Размер CH3
60
Размер L6
71,5
WP (bar) рабочее давление
200
Стандарт трубных соединений
Соединения 24° DIN 2353
Тип трубного соединения
banjo
Исполнение трубного соединения
90 град.
Резьба трубного соединения 1
BSP
