Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Характеристики

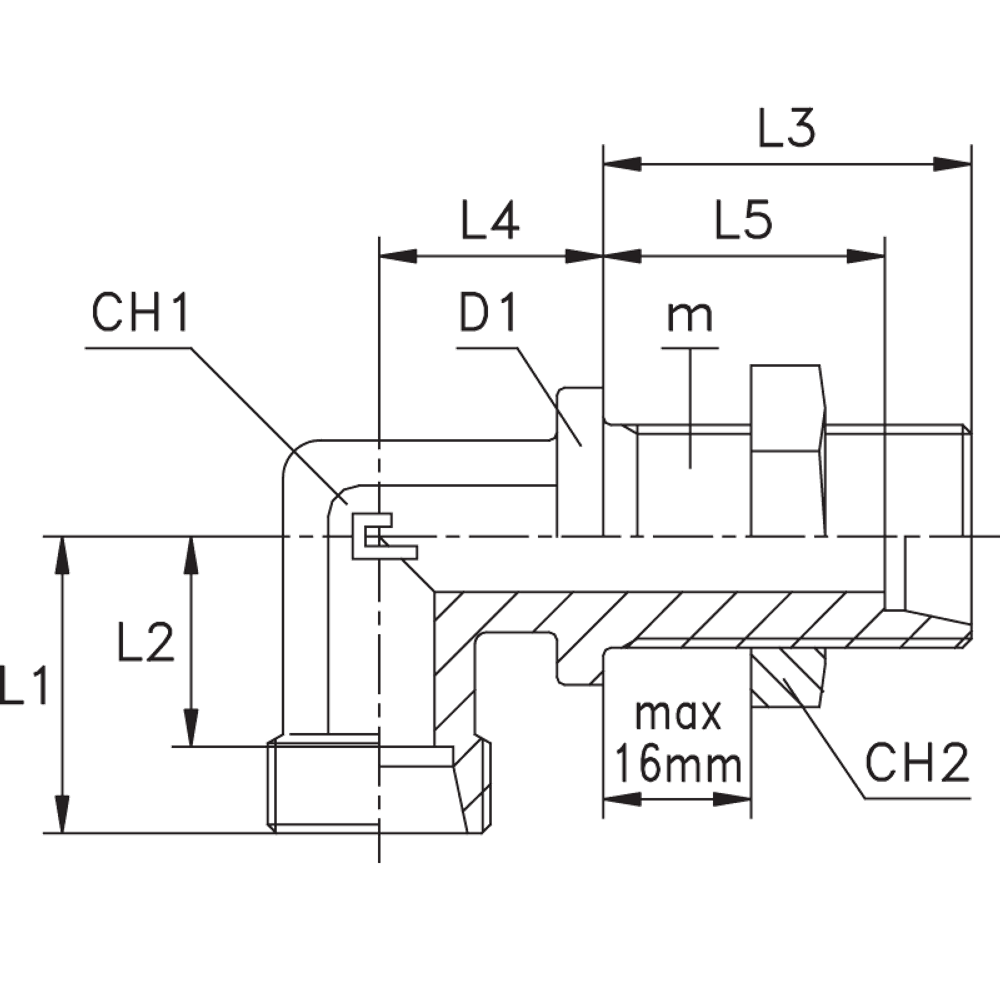

| Артикул | Бренд | CH1 | CH2 | CH3 | D1 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | L6 | L7 | Ø трубы D1 | WP (bar) | Исполнение трубного соединения | резьба m D1 | Резьба ТС 1 | Резьба ТС 2 | серия | Стандарт ТС | Тип трубного соединения |
| 103716.1 | CAST | 17 | 24 | 22 | 24 | 25 | 17,5 | 37 | 20 | 29,5 | 25 | 46 | 10 | 630 | 90 град. | 18x1.5 | M | M | S | Соединения 24° DIN 2353 | переборочный |
Характеристики
Размер CH1
17
Серия
S
WP (bar)
630
Размер L1 (мм)
25
Размер L2 (мм)
17,5
Размер CH2
24
Размер L4
20
Размер L5
29,5
Размер L3
37
D трубы M1 D1
10
Размер CH3
22
Размер L6
25
Размер резьбы 1
18x1.5
Размер D1
24
Размер L7
46
WP (bar) рабочее давление
630
Стандарт трубных соединений
Соединения 24° DIN 2353
Бренд
CAST
Тип трубного соединения
переборочный
Исполнение трубного соединения
90 град.
Резьба трубного соединения 1
M
Резьба трубного соединения 2
M
Резьба трубного соединения/БРС 2
M
Резьба трубного соединения/БРС 1
M
Резьба ТС 2
M
Резьба ТС 1
M
